S3 + CloudFront + CircleCI on GitFlow で構成する快適な開発&デプロイ環境

初めまして！
ソフトウェアエンジニアでインターン生の都築です。
サーバサイドやDevOpsを中心にフロント、インフラ、たまにはハードウェアまで広く薄く(?)やっています。
今回はGitFlowに沿ってReactアプリケーションを開発して、CircleCIでS3に自動デプロイ、CloudFrontでCDNにのせるという一連の流れについて書いてみたいと思います。

課題と方針

創業初期は人数が少なく「それぞれがローカルで開発して動かしてみる -> ある程度まとまったら手動でビルドしてデプロイ」という開発フローで回っていましたが、より効率的な開発をしていくために開発環境、デプロイ環境を見直すことになりました。
まず、Git周りを整理するため「A successful Git branching model」を導入することにしました。
GitFlowはその導入を支援するツールですが、ここでは便宜的に「A successful Git branching model」をGitFlowと呼ぶことにします。
そしてCIも導入することになりました。
いくつか選択肢はありましたが、手軽に導入できそうなCircleCIを選びました。

前提と注意

• AWSアカウントを持っている前提です。
• 今回は独自ドメインの設定は行いません。
• CircleCI用のIAMユーザー(以下ではcircle_ci)を作ってください。権限はS3のフルアクセスとCloudFrontのフルアクセスを与えてください。
• GitHubと連携したCircleCIアカウントを作ってください。

大まかな流れ

1. S3バケットを作りポリシーを編集する
2. CloudFront Distributionを作る
3. GitHubリポジトリとCircleCIプロジェクトを作る
4. CircleCIの設定を行う
5. GitFlowに沿って開発してみる

S3バケットを作りポリシーを編集する

S3バケットを作る

まずはS3バケットを作りましょう。

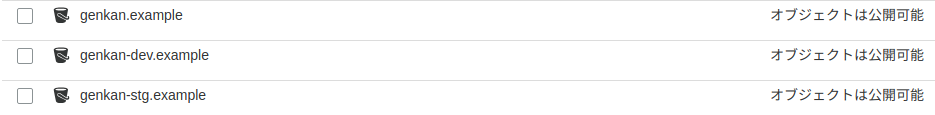

- 本番用: genkan.example
- ステージング用: genkan-stg.example
- 開発用: genkan-dev.example

の3つを作りました。
パブリックアクセス設定についてはとりあえず全てFalseでいいと思います。
それぞれバケットホスティングも有効にしておきましょう。

バケットポリシーを編集する

例としてgenkan-dev.exampleのバケットポリシーを挙げておきます。

{
    "Version": "2012-10-17",
    "Id": "Policy1000000000000",
    "Statement": [
        {
            "Effect": "Allow",
            "Principal": {
                "AWS": "arn:aws:iam::{AWSアカウントID}:user/circle_ci"
            },
            "Action": "s3:*",
            "Resource": [
                "arn:aws:s3:::genkan-dev.example",
                "arn:aws:s3:::genkan-dev.example/*"
            ]
        },
        {
            "Effect": "Allow",
            "Principal": "*",
            "Action": "s3:GetObject",
            "Resource": "arn:aws:s3:::genkan-dev.example/*"
        }
    ]
}

{AWSアカウントID}には適切なIDをおいてください。
1つ目のStatementはCircleCIがデプロイできるように設定しています。
2つ目のStatementはアプリケーションを公開するために設定しています。
この設定を作成したS3バケット全てにしてください。
バケットポリシーについてはこちらが分かりやすいです。

CloudFront Distributionを作る

本番用のgenkan.exampleに対応するもののみ作ります。

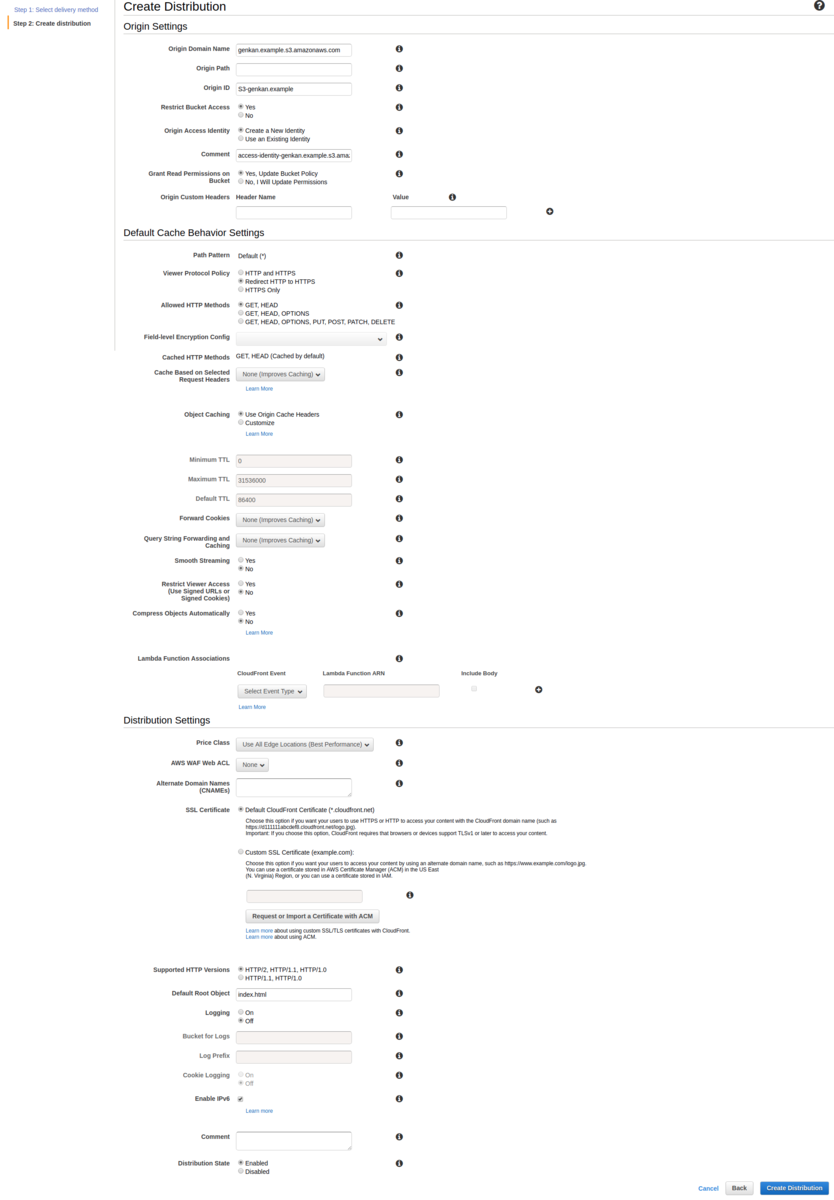

今回は以下のように設定しました。

Distributionの作成についてはこちらが詳しいです。
Default Root Objectにはindex.htmlを指定するのをお忘れなく。

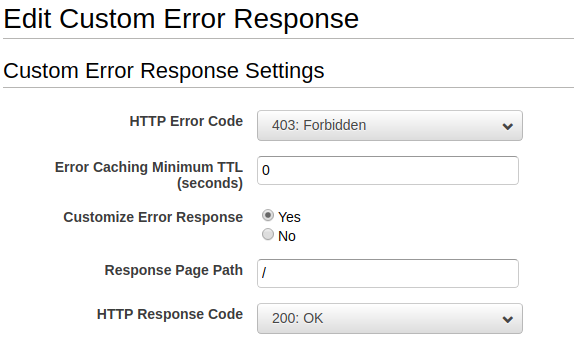

ついでにCustom Error Responseについても設定しておきましょう。
これは以前「CloudfrontReactアプリケーション上でハードリロードをすると403が返ってくる」という現象に遭遇し、それに対処するため設定しました。 参考

GitHubリポジトリとCircleCIプロジェクトを作る

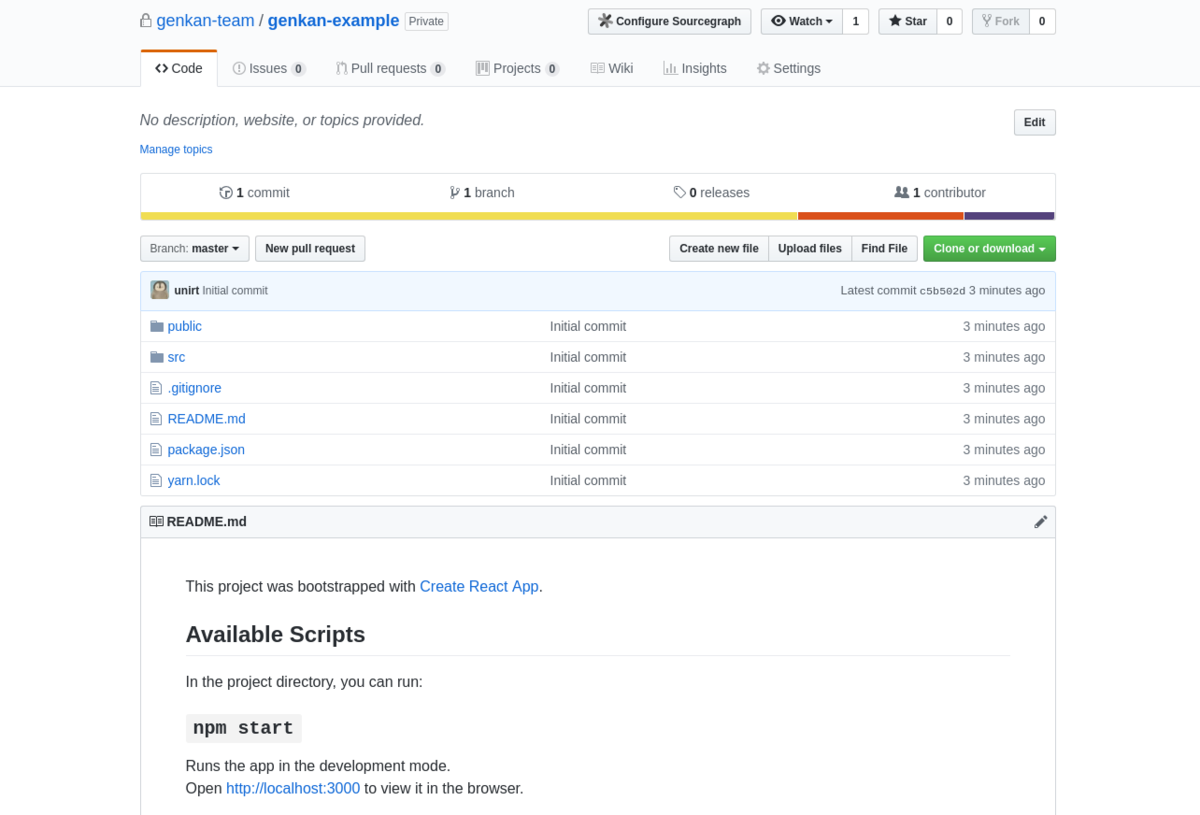

GitHubリポジトリを作ります。
とりあえずクローンしてcreate-react-appしてプッシュしておきます。

git clone git@github.com:genkan-team/genkan-example.git
cd genkan-example
npx create-react-app .
git add .
git commit -m "Initial commit"
git push

次にCircleCIのセットアップを行います。

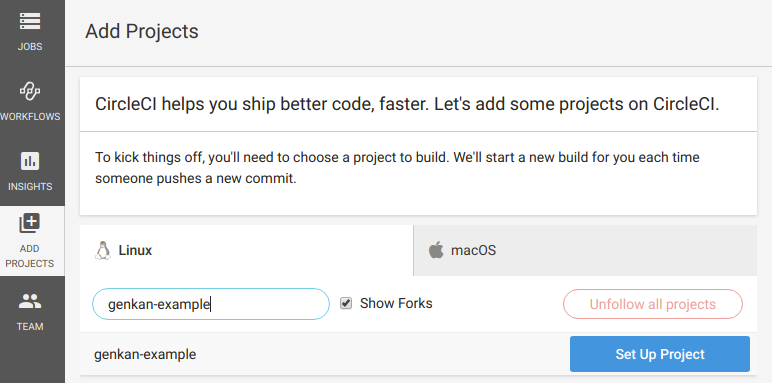

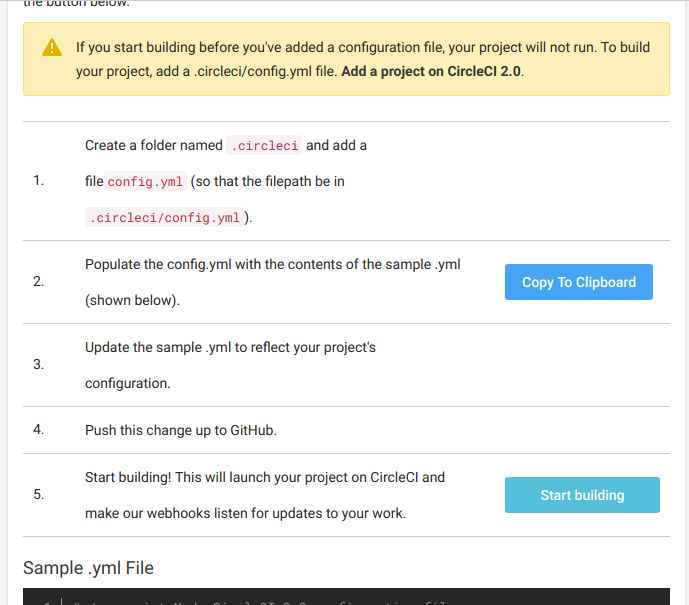

Add Projectsからリポジトリを選択(Set Up Project) そしてStart buildingしてみましょう。

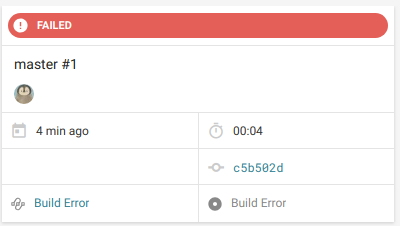

.circleci/config.ymlを設定していないのでFAILEDになっていると思います。

次で設定していきます。

CircleCIの設定を行う

CircleCIがデプロイできるようにする

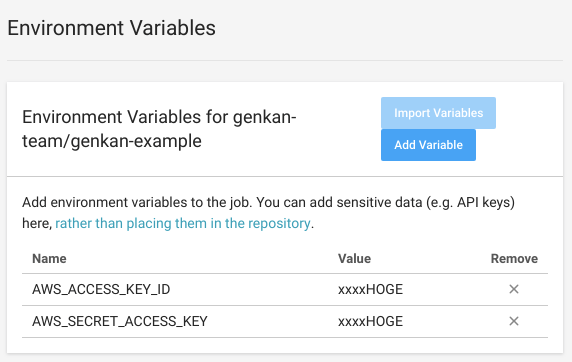

まずCircleCIのEnvironment VariablesにCircleCI用のIAMのアクセスキーとシークレットアクセスキーを設定します。
それぞれNameは
- AWS_ACCESS_KEY_ID
- AWS_SECRET_ACCESS_KEY

としてください。
こうすることでCircleCI上でAWS CLIを用いてデプロイすることが可能になります。

設定ファイルを編集する

.circleci/config.ymlを設定していきます。

version: 2.1

executors:
  default:
    docker:
      - image: circleci/node:10.11.0-browsers
    working_directory: ~/genkan-example
  deploy:
    docker:
      - image: circleci/python:3.6.5


commands:
  yarn_install:
    steps:
      - restore_cache:
          name: Restore yarn cache
          keys:
            - v1-npm-deps-{{ .Branch }}-{{ checksum "yarn.lock" }}
      - run:
          name: yarn install
          command: yarn install
      - save_cache:
          name: Save yarn cache
          key: v1-npm-deps-{{ .Branch }}-{{ checksum "yarn.lock" }}
          paths:
            - node_modules
  yarn_build:
    steps:
      - run: yarn build
  install_awscli:
    steps:
      - run: sudo pip install awscli


jobs:
  build:
    executor: default
    steps:
      - checkout

  # ビルド
  build-dev:
    executor: default
    steps:
      - checkout
      - yarn_install
      - yarn_build
      - persist_to_workspace: &default-persist
          root: .
          paths: .
  build-stage:
    executor: default
    steps:
      - checkout
      - yarn_install
      - yarn_build
      - persist_to_workspace:
          <<: *default-persist
  build-master:
    executor: default
    steps:
      - checkout
      - yarn_install
      - yarn_build
      - persist_to_workspace:
          <<: *default-persist

  # デプロイ
  # デプロイ先のS3バケットについては適宜変更してください　
  deploy-dev:
    executor: deploy
    steps:
      - attach_workspace:
          at: .
      - install_awscli
      - run:
          name: Deploy to genkan-dev.example
          command: aws s3 sync ./build/ s3://genkan-dev.example/ --delete --exact-timestamps
  deploy-stage:
    executor: deploy
    steps:
      - attach_workspace:
          at: .
      - install_awscli
      - run:
          name: Deploy to genkan-stg.example
          command: aws s3 sync ./build/ s3://genkan-stg.example/ --delete --exact-timestamps
  # deploy-masterはCloudFlontのDistribution IDについても適切に変更してください
  deploy-master:
    executor: deploy
    steps:
      - attach_workspace:
          at: .
      - install_awscli
      - run:
          name: Deploy to genkan.example
          command: aws s3 sync ./build/ s3://genkan.example/ --delete --exact-timestamps
      - run:
          name: Update cloudFront
          command: aws cloudfront create-invalidation --distribution-id E3MA337W8TIFUE --paths "/*"


workflows:
  deploy:
    jobs:
      # developブランチ
      - build-dev:
          filters: &dev-filters
            branches:
              only: develop
      - deploy-dev:
          requires:
            - build-dev
          filters:
            <<: *dev-filters

      # releaseブランチ
      - build-stage:
          filters: &stage-filters
            branches:
              only: /release\/.*/
      - deploy-stage:
          requires:
            - build-stage
          filters:
            <<: *stage-filters

      # masterブランチ
      - build-master:
          filters: &master-filters
            branches:
              only: master
      - deploy-master:
          requires:
            - build-master
          filters:
            <<: *master-filters

# もっと美しく書けそうな気がするのでぜひフィードバックください...!!

コメントにもありますが、デプロイ先のS3バケットやCloudFrontのDistribution IDについては適切に変更してください。
developブランチ、releaseブランチ、masterブランチのそれぞれでビルドをしてその後デプロイ。masterブランチの場合だけデプロイ後にCloudFrontのアップデートをしています。
手元でconfigファイルを編集した際、

circleci config validate

を走らせると文法チェックなどができます。 参考

GitFlowに沿って開発してみる

ここまでできたら、とりあえず.circleci/config.ymlの変更をコミットしてプッシュしてみましょう。

git add .
git commit -m "Add CircleCI config file"
git push

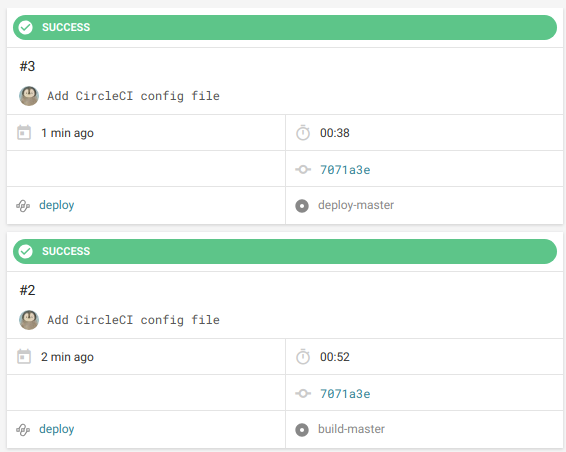

そしてCircleCIのダッシュボードに飛んでみると...
masterブランチのビルドとデプロイが成功しているのが分かります。
初回だと少し時間がかかるかもしれません。

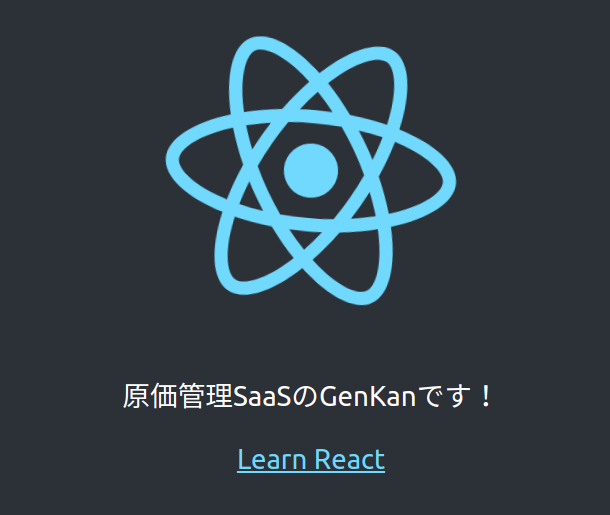

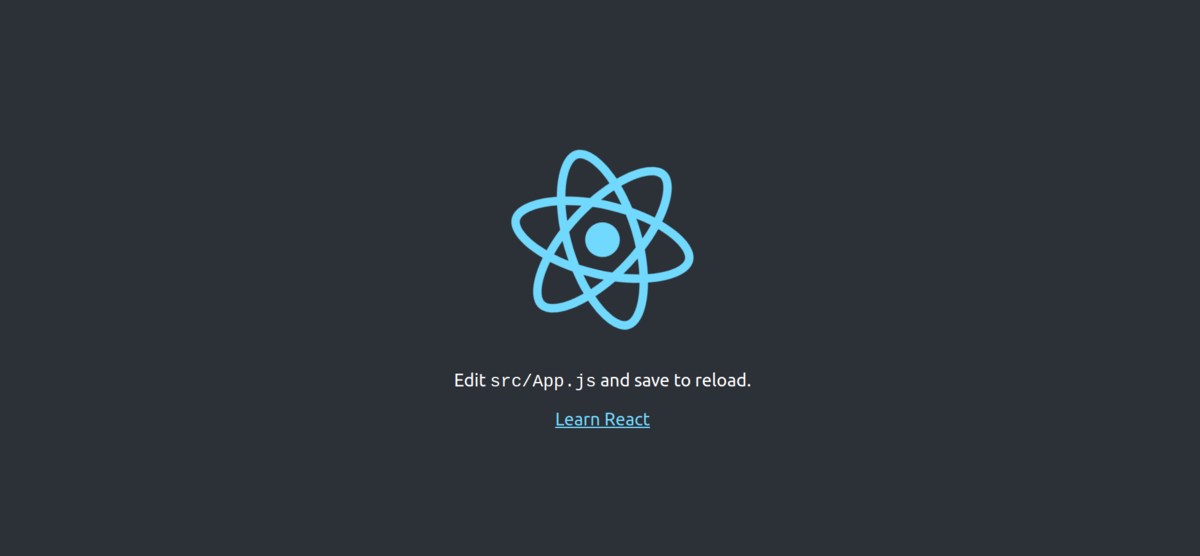

それではCloudFrontのDomain NameでURLを確認してそこに飛んでみましょう。

無事デプロイされているのが確認できました。

GitFlowの確認

これについてはgit-flow cheatsheetを参照するのが一番いいと思います。 これに沿って少しコードいじりながらやっていきます。

開発してみる

ここでは簡単に
App.jsを少し変更する -> developブランチがデプロイされているのを確認 -> リリース作業をスタートしてreleaseブランチがデプロイされているのを確認 -> 本番環境にデプロイ
という感じでやってみます。

まず

git flow init -d
git flow feature start try-git-flow

これでカレントブランチがtry-git-flowになったと思います。

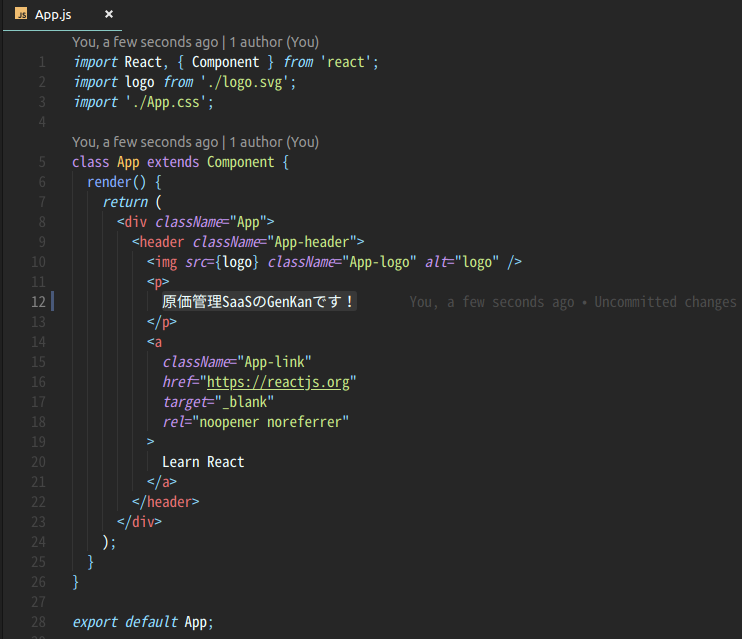

App.jsのEdit <code>src/App.js</code> and save to reload.の部分を原価管理SaaSのGenKanです！に変更します。
次は変更をコミットしてdevelopブランチにマージ、プッシュします。

git commit -am "Implement cool feature!"
git flow feature finish try-git-flow
git push -u origin develop

それではCircleCIのダッシュボードへ。
Jobが回っているのが確認できると思います。（画像省略）
開発用のS3のエンドポイントに飛んでみると...
きちんと変更が反映されていますね。
ちなみにエンドポイントは、S3のStatic website hostingを確認すれば分かります。
次はリリース作業です。

git flow release start v1.0
# ここでCHANGELOG.mdなどを編集することが多いですが、今回はそのままプッシュします。
git push origin release/v1.0

先程と同様にCircleCIのダッシュボードを見て、デプロイの完了を確認してステージング用のS3エンドポイントに飛んでみると、変更が反映されているのが分かると思います。
最後に本番環境へデプロイします。

git flow release finish v1.0
git push

CircleCIのJobの完了を待ってGitFlowに沿って開発してみるで確認したCloudFrontのエンドポイントに飛ぶと、同じように変更が反映されているのが確認できると思います。
以上が一連の流れになります。

最後に

念の為補足しておくと、S3のバケットについては必要に応じてステージング用や開発用にはIP制限をかけた方がいいかもしれません。
この記事が快適な開発&デプロイ環境を実現するための参考になれば嬉しいです。
